丝网除沫器
丝网除沫器 又名丝网除雾器主要用于分离直径大于3um~5um的液滴。当带有雾沫的气体以一定的速度上升，通过格栅中间的过滤丝网时，由于雾沫上升的惯性作用，使得雾沫与细丝碰撞而粘附在细丝的表面上。细丝表面上的雾沫进一步扩散及雾沫本身的重力沉降，使雾沫形成较大的液滴沿着细丝流至它的交织出。由于细丝的可湿性、液体的表面张力及细丝的毛细管作用，使得液滴越来越大，直至其自身的重力超过气体上升的浮力和液体表面张力的合力时，就被分离而下落。只要操作气速等条件选择得当，气体通过丝网除沫器后，其除沫效率可达到99%以上，可以达到完全去除雾沫的目的。
我司所生产的特材丝网除沫器主要材质有：B2、B3、C-276、2205、2507、F46、钛材、镍、N5、N6、钛丝网等。
HG/T21618-1998丝网除沫器标准介绍
《HG/T21618-1998丝网除沫器》标准是在原化工部标准HG5-1404-81、HG5-1405-81、HG5-1406-81的基础上，结合丝网除沫器的实际使用经验及引进装置中的先进技术修订而成。一般丝网除沫器的结构设计可按此标准作为参考依据；丝网除沫器用过滤网的技术参数可参考：《HT-2001丝网除沫器标准》、《HG/21618-1998丝网除沫器标准》、《HG/T21586-1998抽屉式丝网除沫器标准》。新修订的《HG/T21618-1998丝网除沫器》标准和原标准比较有如下的改变：
A、将原三个标准全并为一个标准，便于选用。
B、除沫器的通径范围及规格有所调整，公称通径规格适当加密。
C、增加了除沫器所采用的丝网型式，并给出了丝网的基本参数。
D、增加了丝网及格栅的材料品种。
E、增加了关于丝网除沫器的工艺计算内容，便于选用。
本标准规定了丝网除沫器的结构、型式、规格、尺寸、技术要求、标记、选用及使用规定。
本标准适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的气液分离装备。用于分离气体中夹带的液滴直径大于3~5um的雾沫。
丝网除沫器的规格范围为：DN300~DN5200mm（非标产品不受规格范围受限止）。
一、丝网除沫器的结构
丝网除沫器是由于气液过滤网垫（由若干块网快拼合而成）和支撑件两部分构成。
网块是由若干层平铺（围绕）的波纹型气液过滤网、格栅及定距杆等组合而成。
丝网除沫器的支撑件一般有：大梁、压条、压板、支耳、支撑板、封板、挡圈等组成。
支撑件有容器设备制造厂制作。必要时，也可有丝网除沫器制作厂提供，但必须在订货时说明。
二、丝网除沫器的型式
丝网除沫器的型式分为上装式和下装式两种。
上装式丝网除沫器的通径范围为DN300~DN5200mm。
下装式丝网除沫器的通径范围为DN700~DN4600mm。
HG/T21586-1998抽屉式丝网除沫器
抽屉式HG/T21586-1996-1998除沫器 主要由丝网、丝网格栅组成的矩形条式丝网块代替原来的圆形网块，使用时在塔体外部只需要设备1~N个拆卸口，条型丝网块可直接沿导轨插入（维修时******）。
抽屉式丝网除沫器有下列优点：维修时维修人员不必进入塔体内部，避免了在恶劣条件下工作，只需将抽屉式丝网除沫器元件沿着导轨分块******，在平台上清洗、修理或更换除沫器元件即可。达到了方便快捷的效果，维修人员的安全也可得到保障。
抽屉式丝网除沫器特点：
一：不必进入塔体内部清洗、修理或更换。
二：清理方便、使寿命初长，效果稳定。
三：维修时间短，费用低，结构简单，投资少。
四：用设置盲板的方式，能很快使用低负荷操作，提高了适应能力，扩大了应用范围。
HG5系列丝网除沫器
HG5系列丝网除沫器型式、结构与安全说明
一、丝网除沫器型式
丝网除沫器型式有：升气管型、缩径型、全径型
1、升气管型（HG5-1404-81）
丝网除沫器的网快安装在设备顶部升气管下端。
2、缩径型（HG5-1404-81）
当设计的丝网除沫器的网块直径小于设备筒体直径时，需要另外加一短节安装网块。
3、全径型（HG5-1404-81）
设计的丝网除沫器的网块直径等于设备筒体直径时，网块直接安装在筒体内。
二、网块结构
丝网除沫器的网块结构有两种：盘形网块和条形网块。
1、盘形网块
用丝网卷制成缩需直径的网块，网块的厚度等于丝网的宽度规格，这种网块充分地利用了丝网材料，没有边角预料损耗。但卷制时要求各圈必须卷的密疏一致，不然易产生短路，影响除沫效果。盘形网块不宜用手工制作，应用机械卷制，以保证卷制质量。盘形网块仅适用于较小直径的丝网除沫器，本标准产品用于Dg300-600mm
2、条形网块

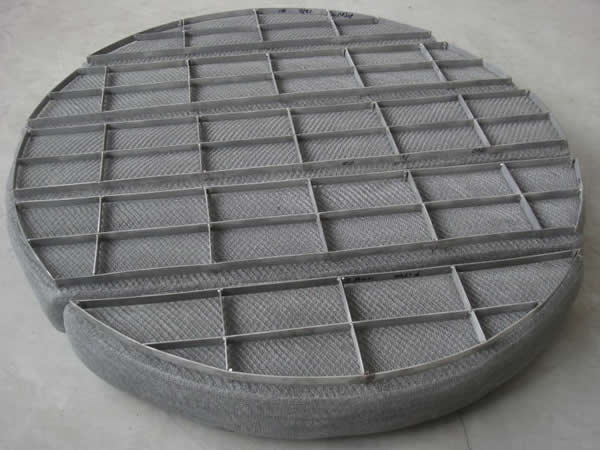

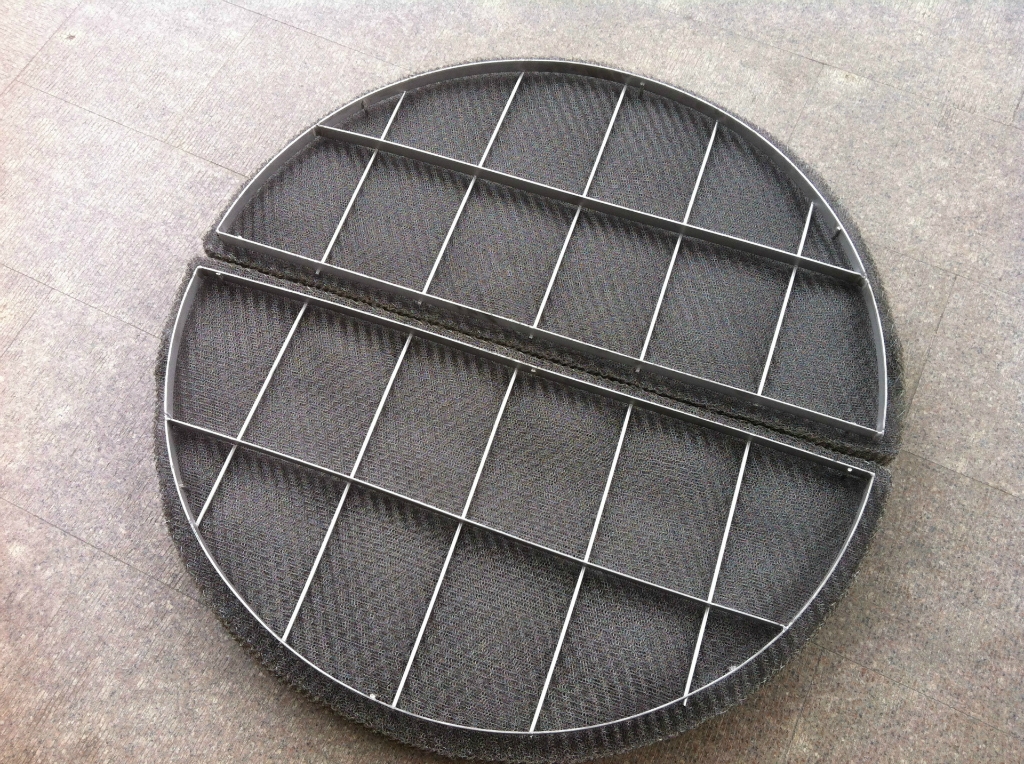

条形网块是目前使用最普遍的结构。它是用丝网一层层地平铺，铺至规定层数，再在网层上面与下面各放一块格栅，然后将网层压至所需厚度尺寸，用定距杆与钩使其成为一整块。条形网块的形状与尺寸，随公称直径与分块数量而变化。
3、网块安装
网块安装时，有从上往下装与由下往上装两种情况，因此，丝网除沫器有上装式与下装式两种结构。当入孔位置开设在丝网除沫器的上面，或无人孔而有设备法兰时，选用上装式丝网除沫器；人孔位置开设在丝网除沫器的下面，选用下装式丝网除沫器。
