孔板波纹填料

来源：http://www.apjiuda.com  发布日期：2016-04-15 点击：

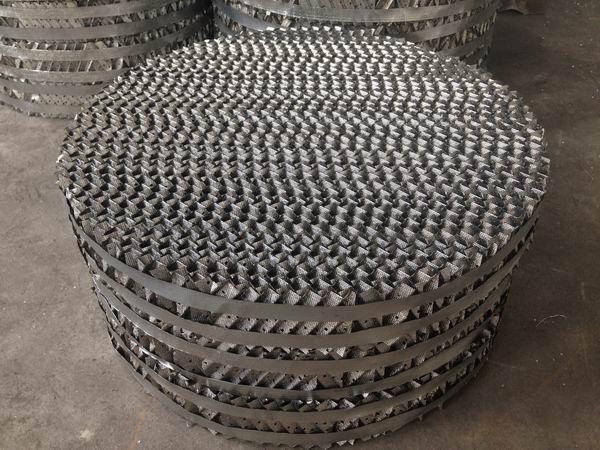

金属孔板波纹填料是金属规整填料的一种。金属孔板波纹填料是在金属薄板表面打孔、轧制小纹、大波纹最后组装而成，具有阻力小气液分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压，常压和加压操作。用金属孔板波纹填料改造板式塔效果尤为明显。加工填料的塔径范围为φ150mm-12000mm以上。 　　　

金属孔板波纹填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。

金属孔板波纹填料应用：金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，最小塔径为80-200MM，最大直径已达13M，液体喷淋密度可从0.2-200M3/（M²·H），应用于负压、常压和加压操作。 　　　
金属孔板波纹填料适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。

                                                                                                                                         金属孔板波纹填料特性参数

型号	峰高 mm	比表面积 m2/m3	水力直径 dh?mm	倾斜角 ω度	空隙率 ε%	F因子 m/s√kg/m3	理论塔板数 No/m	压力降 mmHg/m
125Y	24	125	31.5	45°	98.5	3	1-1.2	1.5
250Y	12	250	15.8	45°	97	2.6	2-3	1.5-2
350Y	8	350	12	45°	95	2	3.5-4	1.5
450Y	6.5	450	9	45°	93	1.5	3-4	1.8
